삼성 컬러 복합기 CXL-9201NA 이미징 유니트 교체 방법

페이지 정보

작성자 최고관리자 작성일21-02-26 14:13 조회1,212회 댓글0건

본문

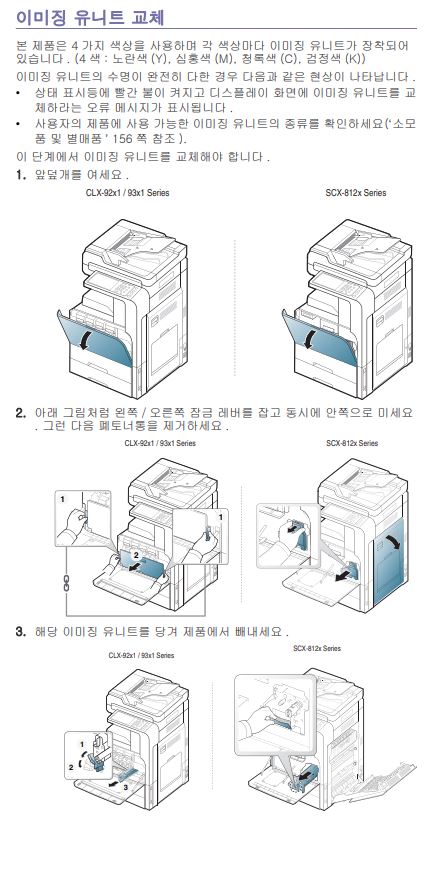

1. 교체할 이미징 유니트를 먼저 준비한 뒤 먼저 앞덮개를 연다 그리고 폐토너 통을 빼면 4개의 이미징 유니트가 보이는데 앞에 보면 레버가 달려 있다. 교체할 이미징 유니트 레버를 아래로 내린 다음 손잡이 부분을 잡고 천천히 잡아당겨서 뺀다. 교체할 때 이미징 유니트를 실수로 떨어뜨려서 고장 나지 않도록 조심한다.




(* 이미지 첨부 HP )


2. 그런 다음 포장지를 제거하고 넣을 준비를 한다. 이미징 유니트의 손잡이 부분을 잡고 제자리에 고정될 때까지 밀어 넣고 고정이 되면 내려가 있던 레버를 위로 다시 올려 준다.

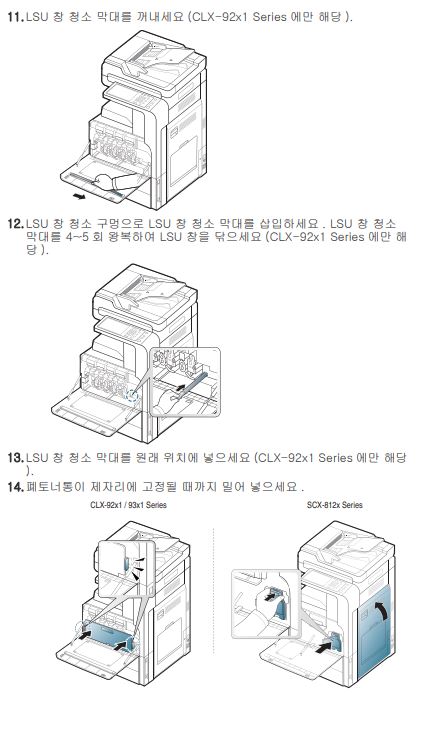

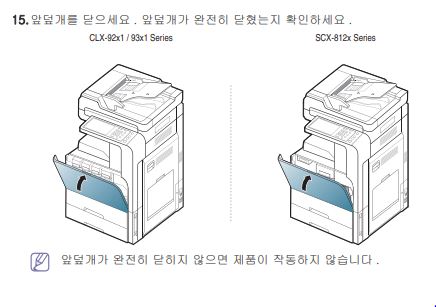

3. 마지막으로 빼내었던 폐 토너 통을 다시 제자리에 넣어 고정 시킨 다음 앞 덮개를 닫으면 끝난다.
